Messsysteme für Unwuchtmessung und Rotoranalyse

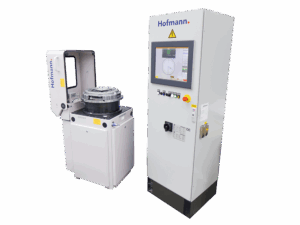

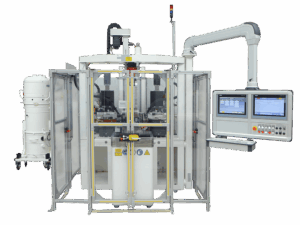

Unwuchtmesssystem

Typ MC10

Das MC10 Unwuchtmesssystem von Hofmann ermöglicht die präzise Messung und Analyse von Unwuchten an Rotoren aller Art. Dank intuitiver Touchscreen-Bedienung lassen sich Messergebnisse einfach ablesen, sowohl als Zahlenwerte als auch im Polardiagramm. Das System unterstützt eine oder zwei Ausgleichsebenen und erfasst statische, dynamische oder Momentenunwuchten in Masse-, Unwucht- oder Ausgleichseinheiten. Eindrehanzeigen helfen beim schnellen Auffinden der Unwuchtwinkel, während automatische Toleranzvergleiche und spezielle Kalibrierverfahren für elastische Rotoren die Genauigkeit erhöhen.

Das MC10 System eignet sich für horizontale und vertikale Auswuchtmaschinen, Ein- und Zwei-Ebenen-Maschinen sowie kraft- oder wegmessende Anlagen. Es kann sowohl manuell bediente als auch vollautomatische Maschinen steuern und lässt sich für das Auswuchten von starren und elastischen Rotoren einsetzen. Modernisierungen älterer Systeme oder Fremdfabrikate sind problemlos möglich. Eine integrierte Rotor- und Auswuchtdatenbank, statistische Auswertungen und Kommunikationsschnittstellen ermöglichen effizientes Datenmanagement, Protokollierung und Systemdiagnose.

Besondere Merkmale

• Einfache intuitive Bedienung
• Touchscreen-Bedienung
• Anzeige der Unwucht
  • als Zahlenwerte und im Polardiagramm
  • für eine oder zwei Ausgleichsebenen
  • als statische Unwucht, Momentenunwucht oder dynamische Unwucht
  • in Masse-, Unwucht- oder Ausgleichseinheiten (z.B. mm Bohrtiefe)
• Eindrehanzeige zum schnellen und genauen Auffinden der Unwuchtwinkellage
• Berechnung der zulässigen Restunwucht, z.B. nach ISO 21940-11
• Automatischer Toleranzvergleich
• Funktionen für die Kompensation bzw. das Vorhalten von Unwuchten
• Besondere Kalibrierverfahren z.B. bei elastischen Rotorverhalten
• Anzeige der Messwerte bei veränderlicher Rotordrehzahl (Tracking)
• Auswuchtprotokoll
• Rotor- und Auswuchtdatenbank
• Statistische Datenauswertungen
• Kommunikations-, Signal- und Datenschnittstellen
• System-Diagnose-Funktion
• System-Sicherung

Einsatzbereich

• Messen der Unwucht an
  • horizontalen und vertikalen Auswuchtmaschinen
  • Ein- und Zwei-Ebenen-Auswuchtmaschinen
  • kraft- und wegmessenden Auswuchtmaschinen
  • manuell bedienten und vollautomatischen Auswuchtmaschinen
• Auswuchten von starren und elastischen Rotoren
• Betrieb eines Unwuchtmesssystems an mehreren Auswuchtmaschinen
• Modernisierung von Auswuchtmaschinen aller Art, auch von Fremdfabrikaten

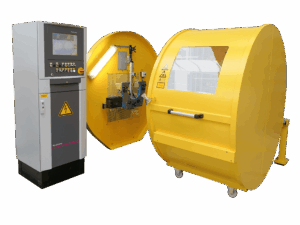

Messsystem zum niedrig- und hochtourigen Auswuchten von elastischen Rotoren

Typ Quasar 2

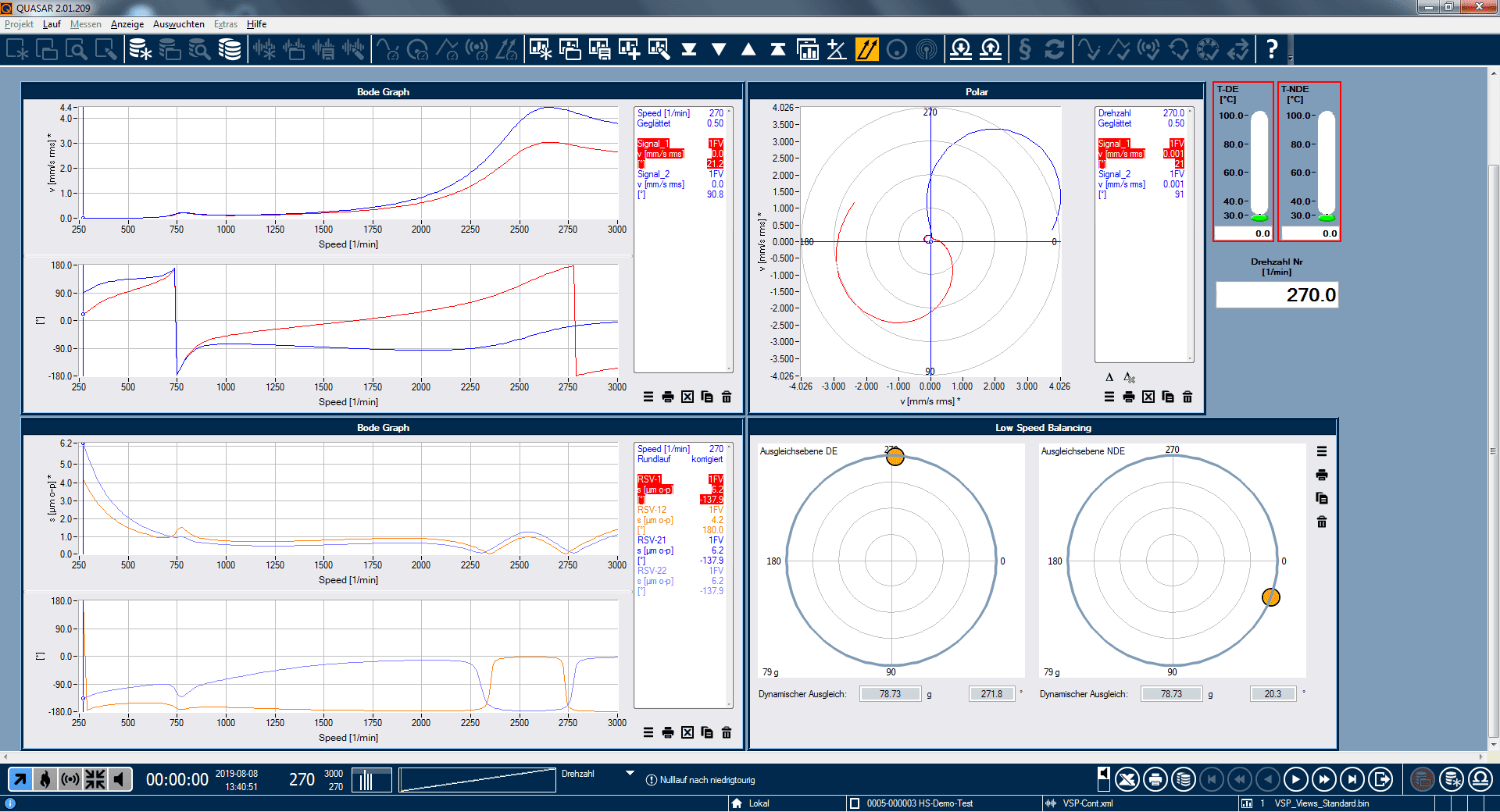

Quasar 2 ist ein hochmodernes Messsystem für das wirtschaftliche und präzise Auswuchten elastischer Rotoren. Es vereint niedrig- und hochtouriges Auswuchten in einem System und ermöglicht so flexible, effiziente Rotorbearbeitung. Die Unwucht kann bereits im starren Zustand auf mehrere Ebenen verteilt werden, wodurch modale Unwuchten reduziert und der Aufwand minimiert wird.

Das System arbeitet mit marktüblicher Mess-Hardware, erfasst neben Unwucht auch Prozesswerte wie Druck und Temperatur und stellt diese übersichtlich dar. Die Software unterstützt Offline-Betrieb, Datenimport aus anderen Systemen und umfangreiche Analyse- und Protokollfunktionen. Ein optionales Trainingsmodul simuliert Rotorverhalten, sodass Bediener den Umgang risikofrei erlernen können.

Quasar 2 eignet sich für hochtourige Auswuchtanlagen von Hofmann und die Nachrüstung bestehender Anlagen. Es ist ideal für Rotoren aus Turbomaschinen und schnelllaufende Rotoren, spart Zeit, reduziert Fehler und liefert präzise, reproduzierbare Ergebnisse.

Besondere Merkmale

• Eine Software für niedrig- und hochtouriges Auswuchten
• Auswuchten modal und mit Einflusskoeffizienten
• Aufnahme von Schwingungen und Prozesswerten
• Rundlauf-/Runout-Messung und -Kompensation
• umfangreiche Darstellungs-, Analyse- und Protokolloptionen
• Zusatzfunktionen für das Prüfen von Rotoren
aus elektrischen Maschinen (Optionen)
• Offline-Software zur Vor- und Nachbereitung
von Auswuchtprojekten (Option)
• Datenschnittstellen zu anderen bekannten Messsystemen (Option)
• Trainingsmodul mit „virtueller“ Auswuchtanlage
zur Erzeugung von Messwerten (Option)
• Einsatz marktgängiger Mess-Hardware für hohe Verfügbarkeit
• Einheitliche Dokumentation – unabhängig davon wo ein Rotor
hergestellt, repariert oder getestet wird
• Zeit einsparen und Fehler vermeiden durch Wegfall von
Dateneingaben in einem weiteren System

Einsatzbereich

• Hochtouriges Auswuchten elastischer Rotoren aus Turbomaschinen und anderer schnelllaufender Rotoren
  • in hochtourigen Auswuchtanlagen
  • im Betrieb

Quasar-Spin

Das passende Messsystem für Hofmann Schleuderlösungen

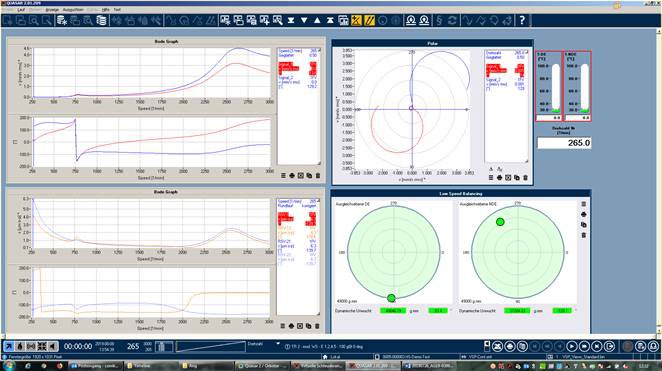

Die speziell entwickelte Messsoftware für vertikale Schleuderstände bietet eine umfassende Lösung für das präzise Messen, Analysieren und Auswuchten von Rotoren. Dank einer integrierten Rotordatenbank lassen sich unterschiedliche Rotortypen effizient verwalten und jederzeit abrufen, wodurch sich die Software optimal in verschiedenste Prüf- und Fertigungsumgebungen einfügt.

Mit ihrer Fähigkeit, auch flexible Rotoren in mehreren Ebenen und bei unterschiedlichen Drehzahlen mithilfe von Einflusskoeffizienten auszuwuchten, eröffnet die Software ein Höchstmaß an Flexibilität und Genauigkeit. Die Anzeige der Messwerte im Hochlauf oder Auslauf (Tracking) sowie im Continuous-Mode für Langzeitmessungen ermöglicht eine detaillierte Analyse unter realistischen Betriebsbedingungen.

Zur Auswertung stehen vielfältige Darstellungsformen zur Verfügung: Messwerte können direkt in Schwingungseinheiten angezeigt und in Bode- oder Polar-Diagrammen visualisiert werden. Ergänzend bietet die Software Funktionen zur Signalanalyse, zur Messung der Wellenschwingung inklusive Rundlauf-Kompensation sowie eine integrierte Protokoll-Software zur lückenlosen Dokumentation aller Prüfergebnisse.

Besondere Merkmale

• Einsatz marktgängiger Messwerterfassungsmodule mit hoher Verfügbarkeit mit der Möglichkeit eine Vielzahl unterschiedlicher Mess-Sensorik anzuschließen
• Kurze Startzeiten und optimale Auslastung der PC-Rechenleistung
• Schnelle Datenverarbeitung durch Nutzung effizienter Rechenalgorithmen
• Einfaches Anlegen und Anpassen verschiedener Messkonfigurationen und Messoberflächen
• Einfache Erstellung umfangreicher Protokolle mit frei konfigurierbaren Layouts
• Einfaches Einbinden kundenseitiger Sensorik
• Erfassung dynamischer (zeitlich veränderlicher) und statischer (Prozessdaten) Messwerte
• Umfangreiche Analysemöglichkeiten (Summenschwingung, 1f, 2f, Frequenzanalyse, Wasserfall, Oszilloskop-Funktion, Aufweitungsmessung etc.)
• Darstellung der Messwerte über der Drehzahl oder der Zeit, in x-y-, Polar-, Balken-Diagrammen, Tabellen etc.
• Archivierung der Messwerte als Rohdaten; daher nach erfolgreicher Messung nachträgliche Messwertanalyse immer möglich
• Auswertung der Messdaten, um einen Rotorbruch frühzeitig zu erkennen
• Grafische Darstellung der Einflussvektoren
• Effektiver Unwuchtausgleich durch Optimierungsalgorithmen für das Auswuchten zum Ziel einer Schwingungsreduzierung

Einsatzbereich

• Schleuderprozesse
• Erfassung von Messwerten bei unterschiedlicher Rotorlastszenarien
• Nachwuchten bei hohen Drehzahlen mit Hilfe der Einflusskoeffizienten-Methode
