Auswuchtmaschinen für Lüfter, Ventilatoren und Pumpen

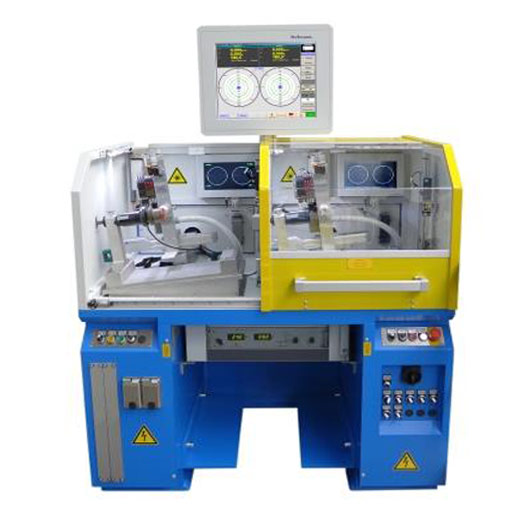

Typ VHK11E

Die VHK11E ist für das Auswuchten von Ventilatoren, Gebläsen und Lüftern ausgelegt. Lüfterräder können als Radial- oder Axialräder ausgeführt sein.

Besondere Merkmale

• Kraftmessende, horizontale Auswuchtmaschine in 1- oder 2-Stationen-Ausführung
• Geringer Platzbedarf durch kompakte Bauweise
• Hochpräzises Messsystem mit einer Auflösung < 0,1 gmm und großem Drehzahlbereich
• Messrichtung ist in der Horizontalebene durch drehbare Grundplatte wählbar (optional)
• Leichtgängiger, ergometrisch optimierter Schiebeschutz (gewichtsreduziert) mit magnetischer Zuhaltung
• Optimale Unterstützung des Bedieners beim Ausgleich durch aktuelle Winkelanzeige mit Hilfe der Stegzählung
• Leicht und schnell einzurichtende prozesssichere Stegzählung (optional vollautomatisch)
• Kurze Umrüstzeiten durch standardisierte Schnittstelle (Mechanik und Elektrik) für Werkstückaufnahmen
• Intuitive Bedienung der Maschine (flache und eindeutige Bedienstruktur)
• Freies Parametrieren des Messablaufs (Unwucht, Strom, Drehzahl) für jeden Typ
• Freies Parametrieren des Masseausgleichs (Zusetzen, Abnehmen, Matchen)
• Individuelle Bildschirme in den Stationen integriert (optional)
• Servicefreundlich, da alles von vorne erreichbar
• Statistikpaket zum Optimieren des Prozesses (optional)
• Automatisches Umrüsten der Stegzähl-Sensorik
• In Tandemausführung für kurze Zykluszeit (t < 30 s)

Einsatzbereich

• Auswuchten und Testen von Ventilatoren und Gebläsen mit AC, DC oder EC Motoren

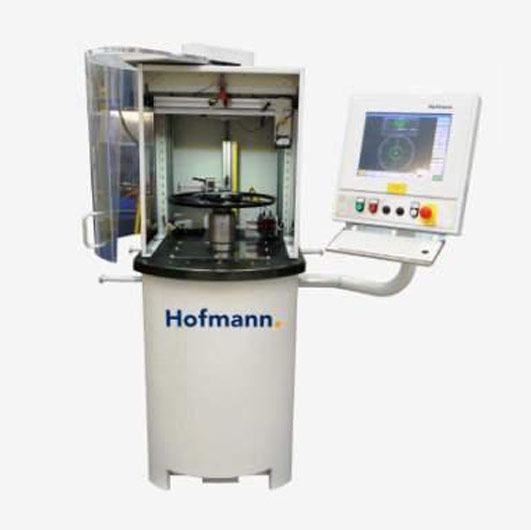

Typ VVK11.2

Die VVK11.2 ist ausgelegt zum vertikalen Auswuchten von Lüfterrädern in zwei Ebenen.

Besondere Merkmale

• Kraftmessende 2-Ebenen Maschine
• Hochpräzise Spindel mit standardisierter Schnittstelle für Werkstückaufnahmen und automatischem Spannen/Entspannen
• Kompaktes Bedienfeld mit 19" Touch Screen und Bedientasten
• Leichtgängiger Schwenkschutz mit automatischem Öffnen
• Großes Repertoire an Spannmitteln (manuelles oder automatisches Spannen)
• Optional: Integrierte RUN-OUT Messung (Taktil & Optisch)

Einsatzbereich

• Vertikales Auswuchten von Lüfterrädern in 2 Ebenen
• Messen und Ausgleichen der Unwucht
• Messen von Planschlag
• Messen von Rundlauf

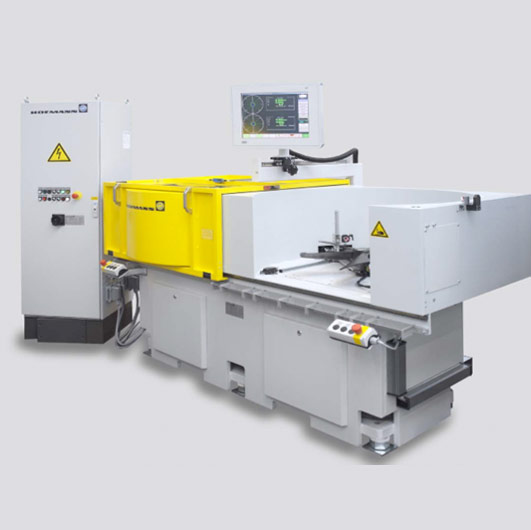

Typ VVK41E

Die VVK41E ist für das vertikale Auswuchten von großen Ventilatoren, Gebläsen und Lüftern als Radial- oder Axial-Ausführung mit Eigen- oder Fremdantrieb ausgelegt.

Besondere Merkmale

• Einfache Handhabung

• Geringer Platzbedarf durch kompakte Bauweise

• Permanente Kalibrierung

• Hohe Auswuchtgenauigkeit

• Auswuchten in einer oder zwei Ebenen

• Bedienerführung mit direkter Anzeige des Unwuchtausgleichs am Monitor

• Freie Programmierung des Ausgleichs; positiver Ausgleich durch Setzen von Klammern oder negativer Ausgleich durch Knabbern

• Freie Programmierung kompletter Prüfabläufe (Strom, Drehzahl, Unwucht)

• Stegabtastung für vereinfachtes Positionieren beim Ausgleich

• Einfache und schnelle Umrüstung durch Wechseladapter

• Einfaches Be- und Entladen durch große Zugangsöffnung

• Ausführung als Mono- oder Tandemmaschine

• Tandemausführung mit überschlagendem Takt für enorme Taktzeitverkürzung

Einsatzbereich

• Vertikales Auswuchten von großen Ventilatoren, Lüftern und Gebläsen als Radial- oder Axial-Ausführung
• Eigen- oder Fremdantrieb

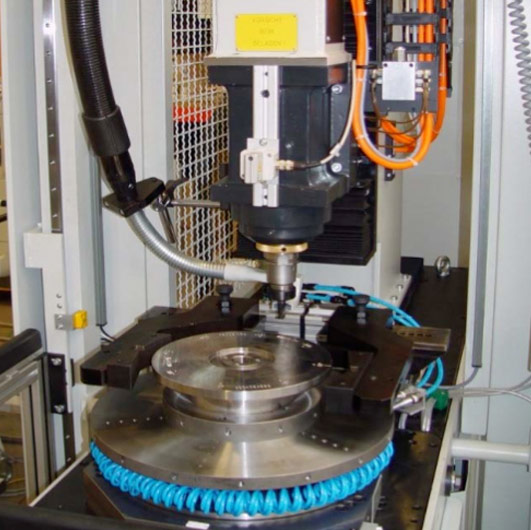

Typ NVW-B

Diese wegmessende, vertikale 1-Ebenen Auswuchtmaschine wurde konzipiert für das Messen und Ausgleichen der Unwucht an Pumpenläufern in der Serienproduktion. Sie zeichnet sich unter anderem durch ein hohes Maß an Flexibilität und Umrüstfreundlichkeit aus. Der Unwuchtausgleich kann durch axiales Bohren oder Fräsen in der Deckscheibe erfolgen.

Besondere Merkmale

• Vollautomatischer Bearbeitungsablauf
• Kompakte und robuste Bauweise
• Typenspezifische Kalibrierung
• Zentrieren und Spannen mit Hülsenspannaufnahme
• Freie Standortwahl
• Hohe Genauigkeit
• Umrüstfreundliches Spannkonzept
• Optionale Späneabführung
• Beladung manuell oder automatisiert
• Parallelspannfutter zur Bauteilspannung
• Unwuchtausgleich durch axiales Bohren oder Fräsen in Deckscheibe

Einsatzbereich

• Serienproduktion von Pumpenläufern
• Unwuchtmessung in einer Ebene
