Máquinas equilibradoras para ventiladores y bombas

Tipo VHK11E

La VHK11E está diseñada para el equilibrado de ventiladores y soplantes. Los rodetes de ventilador pueden tener diseño radial o axial.

Características destacadas

• Máquina equilibradora horizontal con medición de fuerza en versión de una o dos estaciones
• Ocupa un espacio reducido gracias a su forma compacta
• Sistema de medición de alta precisión con una resolución < 0,1 gmm y amplio rango de velocidad
• La dirección de medición en el plano horizontal se selecciona con la placa base giratoria (opcional)
• Protección deslizante de marcha suave y ergometría mejorada (menor peso) con cierre magnético
• Excelente asistencia al operador durante la compensación gracias a la indicación actual de ángulos con ayuda de contaje de álabes
• El contaje de álabes seguro del proceso se ajusta rápida y fácilmente (opcional: plenamente automático)
• Breves tiempos de reequipamiento gracias a interfaces estándares (sistemas mecánico y eléctrico) para alojamientos de piezas
• Manejo intuitivo de la máquina (estructura de manejo plana y clara)
• Libre parametrización del proceso de medición (desequilibrio, corriente, velocidad) para cada tipo
• Libre parametrización de la compensación de la masa (adición, retirada, igualación)
• Pantallas individuales integradas en las estaciones (opcionales)
• Mantenimiento sencillo, ya que todo está accesible desde la parte frontal
• Paquete estadístico para optimizar el proceso (opcional)
• Reequipamiento automático del sistema de sensores de contaje de álabes
• Modelo tándem para tiempos de ciclo breves (t < 30 s)

Área de aplicación

• Equilibrado y comprobación de ventiladores y soplantes con motores CA, CC o EC

Tipo VVK11.2

La VVK11.2 está diseñada para el equilibrado vertical de rodetes de ventilador en dos planos.

Características destacadas

• Máquina con medición de fuerza en dos planos
• Husillo de gran precisión con interfaz estándar para los alojamientos de piezas y la sujeción/destensado automáticos
• Panel de mando compacto con pantalla táctil de 19" y teclas de mando
• Protección antigiro de marcha suave con apertura automática
• Gran surtido de dispositivos de sujeción (sujeción manual o automática)
• Opcional: medición RUN-OUT integrada (táctil y visual)

Área de aplicación

• Equilibrado vertical de rodetes de ventilador en dos planos
• Medición y compensación del desequilibrio
• Medición de excentricidad axial
• Medición de excentricidad radial

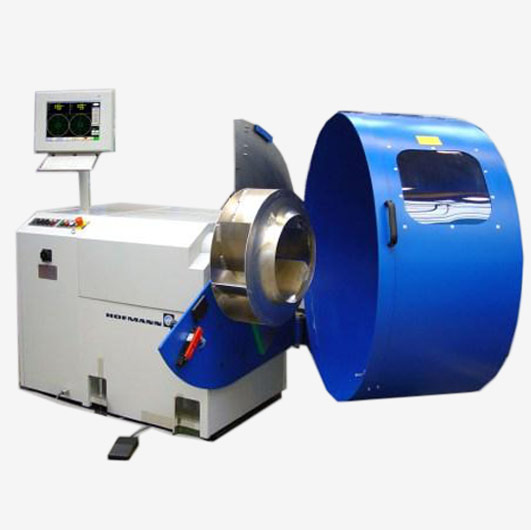

Tipo S-17

La S-17 está diseñada para el equilibrado horizontal de ventiladores y soplantes.

Características destacadas

• Manipulación sencilla
• Carga y descarga sencillas gracias a una gran abertura de acceso
• Espacio necesario mínimo gracias a su forma compacta
• Guiado del operador con indicación directa de la compensación del desequilibrio en el monitor
• Calibración permanente
• Gran precisión de equilibrado
• Adaptación mediante mandril de sujeción HSK 100 o adaptador del motor
• Programación libre de la compensación. Compensación positiva mediante el uso de dispositivos de apriete o negativa mediante el punzonado con sacabocados
• Reequipamiento sencillo y rápido con adaptador de cambio
• Equilibrado en uno o dos planos
• Palpador de paleta para facilitar el posicionamiento durante la compensación

Área de aplicación

• Equilibrado horizontal de ventiladores y soplantes
• Equilibrado de rotores con autopropulsión o motor de propulsión externo

Tipo VVK41E

La VVK41E está diseñada para el equilibrado vertical de ventiladores y soplantes grandes en modelo radial o axial y con motor de propulsión propio o externo.

Características destacadas

• Manipulación sencilla

• Espacio necesario mínimo gracias a su forma compacta

• Calibración permanente

• Gran exactitud de equilibrado

• Equilibrado en uno o dos planos

• Guiado del operador con indicación directa de la compensación del desequilibrio en el monitor

• Programación libre de la compensación; compensación positiva mediante el uso de dispositivos de apriete o negativa mediante el punzonado con sacabocados

• Programación libre de operaciones completas de inspección (corriente, velocidad, desequilibrio)

• Palpador de paleta para facilitar el posicionamiento durante la compensación

• Reequipamiento sencillo y rápido con adaptador de cambio

• Carga y descarga sencillas gracias a una gran abertura de acceso

• Modelo en forma de máquina independiente o tándem

• Modelo tándem con ciclo de superposición para reducir al máximo los tiempos de ciclo

Área de aplicación

• Equilibrado vertical de ventiladores y soplantes grandes en modelo radial o axial
• Motor de propulsión propio o externo

Tipo NVW-B

Esta máquina equilibradora en un plano vertical de medición de recorrido está diseñada para medir y compensar el desequilibrio de rodetes de bomba en la producción en serie. Entre otras características, destaca por su gran flexibilidad y facilidad de reequipamiento. El desequilibrio se compensa mediante el taladrado o fresado axiales en el disco de cubierta.

Características destacadas

• Proceso de mecanizado plenamente automático
• Forma compacta y robusta
• Calibración específica según el tipo
• Centraje y sujeción con alojamiento de sujeción de manguito
• Libre elección del lugar de emplazamiento
• Gran precisión
• Fácil de reequipar gracias a su concepto de sujeción
• Transporte opcional de virutas
• Carga manual o automatizada
• Plato paralelo para la sujeción de componentes
• El desequilibrio se compensa mediante el taladrado o fresado axiales en el disco de cubierta

Área de aplicación

• Producción en serie de rodetes de bomba
• Medición del desequilibrio en un plano
